Выбираем автоматические выключатели и УЗО для дачи: 5 важных параметров

Сила тока, автоматическое отключение, защита от замыкания и другие критерии, которые нужно учесть при выборе.

Защита от электротравм и пожаров во многом зависит от работы устройств, которые своевременно отключают подачу тока. О том, как правильно подобрать эти устройства, рассказываем в статье.

1 УЗО для разных групп электрических сетей

Привычные всем автоматические выключатели обеспечивают отключение линии при перегрузке или коротком замыкании. В наиболее простом варианте защиты используется один автоматический выключатель, который отвечает за обесточивание всей внутридомовой сети. Но такой вариант годится разве что для совсем небольшого садового домика. Для коттеджа, в котором имеется разнообразное хозяйственное оборудование, рекомендуется разделить потребителей на несколько групп. Это может быть, например, три группы: освещение, розетки и силовые устройства; в отдельную группу иногда выделяют уличную сеть (в том числе гараж и мастерскую).

Трёхполюсный выключатели Easy9 (Schneider Electric)

Четырёхполюсный выключатели Easy9 (Schneider Electric)

Выключатель Eaton серии xPole Home однополюсный

2 Сила тока

Каждая группа питается от своей подсети, которая снабжается своим автоматическим выключателем с учётом силы тока в цепи. Как узнать силу тока в цепи? Чтобы узнать силу тока, потреб­ляемую мощность нагрузки делят на напряжение электрической сети (220 В). Если, например, суммарная мощность всех устройств равняется 1 кВт, то ток в такой сети составит примерно 5 А. Номинал автоматического выключателя должен быть равен либо на ступень больше полученной величины. На практике, например, для системы освещения используются проводка и оборудование, рассчитанные на силу тока в 10 А, для розеток 16 А, для силового оборудования 25 А, соответственно и автоматы должны быть рассчитаны на токи 10, 16 и 25 А.

3 Автоматическое отключение

Что такое время-токовая характеристика? Этот параметр характеризует скорость срабатывания устройства на ток, величина которого превышает номинальное значение. В быту применяются автоматические выключатели типов B, C и D, различающиеся время-токовой характеристикой. Автоматические выключатели типа B реагируют на ток, превышающий номинал в 3–5 раз, типа C в 5–10 раз, а типа D в 10–15 раз. Чаще всего применяются типы B и C, однако для сетей, к которым подключены мощные электродвигатели, лучше купить автоматический выключатель типа D.

Александр Беспалов, руководитель отдела продукции компании Eaton

Отличить качественный автоматический выключатель можно по ряду признаков. Обратите внимание на качество корпуса и вес изделия — лицевая панель должна быть монолитной, подгонка деталей — плотной, а само устройство не слишком лёгким (по сравнению с аналогами). Небольшой вес может означать, что производитель сэкономил на материалах и деталях. У качественных АВ зажимы для кабеля и другие токоведущие части сделаны из меди, что позволяет устройству меньше греться (и перегреваться). Такие устройства имеют больше опций— например, оборудованы защитными шторками зажимов кабеля и имеют цветовой индикатор положения контактов.

4 Защита от замыкания

Помимо автоматических выключателей, владельцу коттеджа потребуются выключатели дифференциального тока (также известны как устройства защитного отключения, управляемые дифференциальным током, или УЗО), задача которых защита от замыкания на землю. УЗО защищают людей от поражения электрическим током при прикосновении к оголённому проводу или металлическому корпусу оборудования, который по причине неисправности оказался под рабочим напряжением. Токи замыкания на землю достаточно большой величины могут приводить к пожарам, то есть УЗО предотвращают ещё и возгорание.

Некачественный выключатель: 1 — дугогасительная решётка (9 пластин); 2 — стальной зажим; 3 — отсутствие защитных шторок; 4 — дугогасительная камера

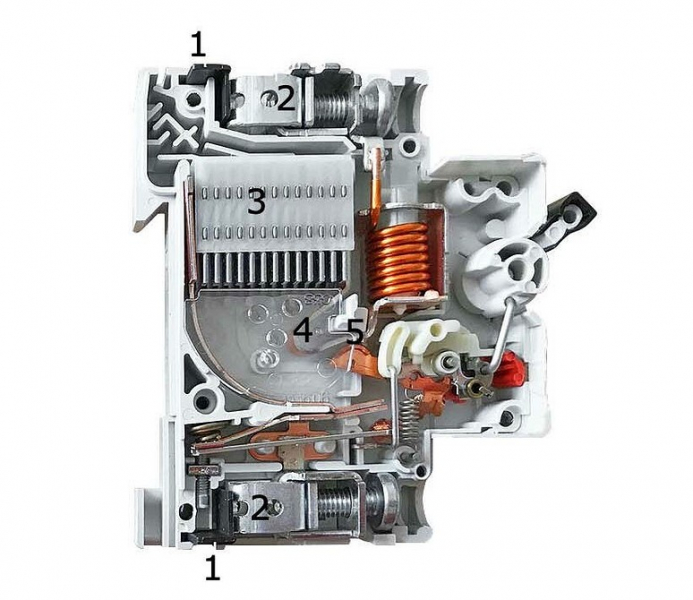

Качественный выключатель: 1 — защитные шторки; 2 — медный зажим; 3 — дугогасительная решётка (13 пластин); 4 — дугогасительная камера; 5 — серебряная напайка

УЗО в обязательном порядке должны быть оснащены сети там, где велика вероятность поражения электрическим током из-за повреждения изоляции электроустановок или проводки. Это ванные комнаты и все влажные помещения, а также уличная сеть. Выбирают УЗО в зависимости от величины тока утечки (измеряется в миллиамперах мА), чем меньше величина, тем выше чувствительность устройства. В быту обычно используют УЗО со срабатыванием на ток утечки 10, 30 и 100 мА. Самые чувствительные (10 или 30 мА) устанавливаются на цепи, где требуется максимальная защита, например в ванных комнатах. Менее чувствительные УЗО (100 мА) устанавливаются в цепях, где есть мощные (2–3 кВт и более) электродвигатели и им подобные устройства: при их включении чувствительные УЗО будут ложно срабатывать. В щитке общее УЗО устанавливается после электросчётчика до комплекта автоматических выключателей обслуживания отдельных контуров цепи, которые защитят УЗО от повреждения при коротком замыкании. УЗО должны устанавливаться только совместно с автоматическими выключателями. Как вариант, можно воспользоваться автоматическими выключателями дифференциального тока (АВДТ, или дифавтоматами), которые совмещают в себе функции УЗО и обычных автоматов.

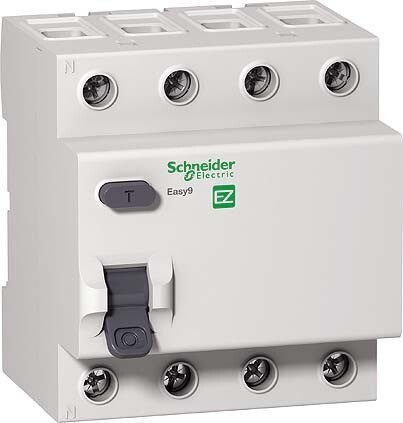

УЗО серии Easy9 четырёхполюсное (Schneider Electric)

АВ и УЗО Legrand в сборе на щитке

УЗО Hager двухполюсное на 40 А

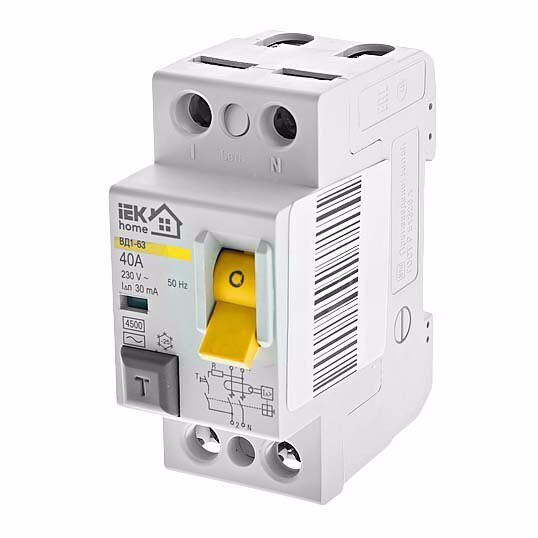

УЗО ВД1-63 IEK Home двухполюсное на 40 А, чувствительность 30 мА

5 Отключающая способность

Это наибольший ток короткого замыкания, который способен отключить АВ. В продаже можно встретить автоматы с отключающей способностью 3 000, 4 500, 6000 и 10 000 А. Чем выше значение, тем выше надёжность, долговечность и стоимость прибора. Характерис­тика указывается на корпусе устройст­ва (цифры в прямоугольной рамке).

• Источник: Журнал «Идеи вашего дома»№244

Материал подготовил

Борис Безель
